GRG型熱水高溫管道泵,高溫循環泵,高溫離心泵結構圖
時間：2013/1/4 來源：浙江揚子江泵業有限公司
GRG型熱水高溫管道泵,高溫循環泵,高溫離心泵結構特點：
1、GRG型高溫泵其泵體和葉輪均采用鑄鋼制造，設有水冷卻裝置，它適用于輸送240℃以下的清潔高溫?zé)崴�，暖房等�?chǎng)合。
2、GHG型化工高溫泵其泵體葉輪等過流部件均采用防腐材料制造，設有水冷卻裝置，適用于煉油、機械制造、釀造、食品、醫藥、化工等行業的工藝流程中輸送240℃以下的高溫化學及腐蝕性介質液體。
3、GYG型高溫油泵其泵體和葉輪采用鑄鋼，設有水冷卻保護裝置，采用防爆電機，適用于化工、石油等行業輸送240℃以下高溫油類介質。
|

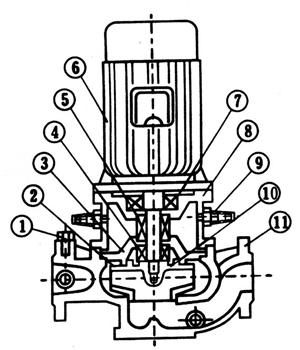

GRG高溫型立式管道泵結構
 |
1 |
排氣閥 |
GRG型結構說明：
1.泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。
2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。
3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封。 |
|
2 |
葉輪 | ||
|
3 |
泵蓋 | ||
|
4 |
機械密封 | ||
|
5 |
擋水圈 | ||
|
6 |
電機 | ||
|
7 |
軸承 | ||
|
8 |
聯體座 | ||
|
9 |
冷卻水管 | ||
|
10 |
葉輪螺母 | ||
|
11 |
泵體 |
